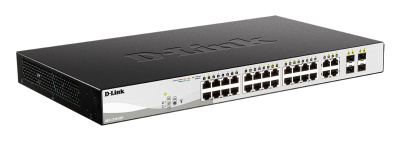

Настраиваемый L2 PoE-коммутатор D-Link DGS-1210-28P/F5A, 24x1000Base-T, 4хCombo 1000Base-T/SFP

Производитель D-Link
Код производителя DGS-1210-28P/F5A

Аппаратное обеспечение

Процессор

• 500 МГц

Оперативная память

• 128 МБ

Flash-память

• 32 МБ

Интерфейсы

• 24 порта 10/100/1000Base-T с поддержкой PoE
• 4 комбо-порта 100/1000Base-T/SFP

Индикаторы

• Power
• Link/Activity/Speed (на порт)
• Power Fail/Power Ok (на порт PoE)
• PoE Max
• Fan Error

Кнопки

• Кнопка Reset
• Кнопка LED Mode

Сетевые кабели

• UTP категории 5, 5e (макс. 100 м)

Разъем питания

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T (медная витая пара)
• IEEE 802.3u 100Base-TX (медная витая пара)
• IEEE 802.3ab 1000Base-T (медная витая пара)
• IEEE 802.3z 1000Base-X
• IEEE 802.3az Energy-Efficient Ethernet
• Автоматическое согласование скорости и режима дуплекса
• Управление потоком IEEE 802.3x
• Автоматическое определение MDI/MDIX на всех медных портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 56 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы МАС-адресов

• 8K записей

Макс. скорость перенаправления 64-байтных пакетов

• 41,7 Mpps

Буфер пакетов

• 512 КБ

Jumbo-фрейм

• 10 000 байт

Программное обеспечение

Функции уровня 2

• Статические MAC-адреса
   - 256 записей

• IGMP Snooping
   - IGMP v1/v2
   - IGMP v3 awareness
   - Поддержка 256 групп
   - Поддержка до 64 статических многоадресных групп
   - IGMP на VLAN
   - Поддержка IGMP Snooping Querier

• Loopback Detection
• 802.3ad Link Aggregation:
   - Макс. 8 групп на устройство/8 портов на группу

• LLDP
• LLDP-MED
• Spanning Tree Protocol
   - 802.1D STP
   - 802.1w RSTP
   - 802.1s MSTP

• Управление потоком
   - 802.3x
   - Предотвращение блокировок HOL

• Зеркалирование портов
   - One-to-One
   - Many-to-One
   - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях

• Фильтрация многоадресных рассылок
   - Перенаправление всех незарегистрированных групп
   - Фильтрация всех незарегистрированных групп

• Настраиваемый интерфейс MDI/MDIX
• MLD Snooping
   - MLD v1
   - MLD v2 awareness
   - Поддержка 256 групп

VLAN

• 802.1Q
• Группы VLAN:
   - Макс. 256 статических VLAN-групп

• Диапазон VID: 1-4094
• Asymmetric VLAN
• Auto Voice VLAN
   - Макс. количество задаваемых пользователем OUI: 10
   - Макс. количество OUI по умолчанию: 8

• Auto Surveillance VLAN

Качество обслуживания (QoS)

• 802.1p
• 8 очередей на порт
• Механизмы обработки очередей:
   - Strict
   - Weighted Round Robin (WRR)

• Управление полосой пропускания
   - На основе порта (входящее/исходящее, с минимальным шагом 16 Кбит/с для 10/100/1000 Мбит/с)

• QoS на основе:
   - Очередей приоритетов 802.1p
   - DSCP
   - ToS
   - IP Precedence
   - Класса трафика IPv6
   - Номера TCP/UDP-порта
   - MAC-адреса
   - Ether type
   - IP-адреса
   - Типа протокола

Функции уровня 3

• IP-интерфейс
   - Поддержка 4 интерфейсов

• IPv6 Neighbor Discovery (ND)
• Статическая маршрутизация
   - Поддержка 124 статических маршрутов IPv4
   - Поддержка 50 статических маршрутов IPv6

Списки управления доступом (ACL)

• Макс. количество списков доступа: 50
• Макс. количество правил для IPv4, MAC и IPv6: 768
• Каждое правило может быть привязано к одному порту
• ACL на основе:
   - Очередей приоритетов 802.1p
   - VLAN
   - MAC-адреса
   - Ether type
   - IP-адреса
   - DSCP
   - Типа протокола
   - Номера TCP/UDP-порта
   - Класса IPv6-трафика

Безопасность

• Защита от широковещательного/многоадресного/ одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening
• Привязка IP-MAC-Port (Интеллектуальная привязка)
   - Инспектирование ARP-пакетов
   - Инспектирование ARP-пакетов + IP-пакетов
   - Поддержка DHCP Snooping

• Управление доступом 802.1X на основе портов
• Предотвращение атак DoS
• Предотвращение атак ARP Spoofing
   - Макс. количество записей: 127

• Сегментация трафика
• SSH v2
• SSL
• TLS v1.3
• Port Security
   - Поддержка до 64 MAC-адресов на порт

AAA

• Аутентификация 802.1X:
   - Поддержка локальной базы/RADIUS-сервера
   - Поддержка управления доступом на основе портов
   - Поддержка EAP, OTP, TLS, TTLS, PEAP

• RADIUS-сервер с поддержкой протокола IPv6
• Поддержка аутентификации MD5
• Guest VLAN

OAM

• Диагностика кабеля
• Восстановление заводских настроек по умолчанию

Управление

• Web-интерфейс
• Утилита D-Link Network Assistant
• Упрощенный CLI
• Telnet-сервер
• TFTP-клиент
• Настройка MDI/MDIX
• SNMP
   - Поддержка v1/v2c/v3

• SNMP Trap
• Резервное копирование/обновление программного обеспечения
• Мастер установки Smart Wizard
• Скачивание/загрузка конфигурационного файла
• Системный журнал
   - Макс. количество записей в журнале: 500

• BootP/DHCP-клиент
• SNTP
• ICMPv6
• IPv4/v6 Dual Stack
• Автоматическая настройка DHCP
• Настройка времени
   - SNTP

• RMONv1
• Trusted Host
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигураций

Технология Green V3.0

• Экономия электроэнергии за счет:
   - Определения статуса соединения
   - Использования спящего режима
   - Выключения портов
   - Определения длины кабеля
   - PoE по расписанию: выключение/включение портов с поддержкой РоЕ по расписанию

Стандарты MIB/RFC

• RFC783, 1350 TFTP
• RFC791 IP
• RFC768 UDP
• RFC793 TCP
• RFC792 ICMPv4
• RFC2463, 4443 ICMPv6
• RFC826 ARP
• RFC951, 1542, 2131 BootP/DHCP Client
• RFC1212 Concise MIB Definitions
• RFC1213 MIB II
• RFC1215 MIB Traps Convention
• RFC1350 TFTP
• RFC1493 Bridge MIB
• RFC1769 SNTP
• RFC1157, 2570, 2573, 2575, 2576 SNMP MIB
• RFC1442, 1901, 1902, 1903, 1904, 1905, 1906, 1907, 1908, 2578, 3418 SNMPv2 MIB
• RFC271, 1757, 2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC1321, 2284, 2865, 2716, 3580 Extensible Authentication Protocol (EAP)
• RFC2674 802.1p MIB
• RFC2461, 4861 Neighbor Discovery for IPv6
• RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC)
• RFC2464 IPv6 over Ethernet and definition
• RFC4291 IPv6 Addressing Architecture
• RFC2893, 4213 IPv4/IPv6 dual stack function
• Interface Group MIB
• RFC2138, 2139, 2618, 2865 RADIUS Authentication Client MIB
• RFC2246 SSL
• RFC2475, 2598 CoS
• RFC3164, 3195 System Log
• RFC3411, 3412, 3413, 3414, 3415, 3416, 3417 SNMPv3
• RFC4022 MIB for TCP
• RFC4113 MIB for UDP
• RFC2389 MIB for Diffserv.
• RFC2620 RADIUS Accounting Client MIB
• Private MIB
• PoE MIB
• DDP MIB
• LLDP-MED MIB

PoE

Стандарт PoE

• IEEE 802.3af
• IEEE 802.3at
• Perpetual PoE

Порты с поддержкой PoE

• Порты 1-24

Бюджет мощности PoE

• 193 Вт (макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)

• 440 x 250 x 44 мм

Вес

• 3,75 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц, внутренний универсальный источник питания

Макс. потребляемая мощность

• 100 В: 263,9 Вт (функция PoE включена) / 30,6 Вт (функция PoE выключена)
• 240 В: 247,4 Вт (функция PoE включена) / 28,1 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 100 В: 19,6 Вт
• 240 В: 16,6 Вт

Тепловыделение

• 100 В: 263,71 Вт (900,36 БТЕ/час)
• 240 В: 247,27 Вт (844,23 БТЕ/час)

MTBF (часы)

• 469 262

Уровень шума

• При высокой скорости вентилятора: 51,7 дБ
• При низкой скорости вентилятора: 44,9 дБ

Система вентиляции

• 2 вентилятора

Температура

• Рабочая: от -5 до 50 °C
• Хранения: от -20 до 70 °C

Влажность

• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата

Комплект поставки
• Коммутатор DGS-1210-28P
• Кабель питания
• Фиксатор для кабеля питания
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• 4 резиновые ножки
• Комплект для монтажа
• Краткое руководство по установке
