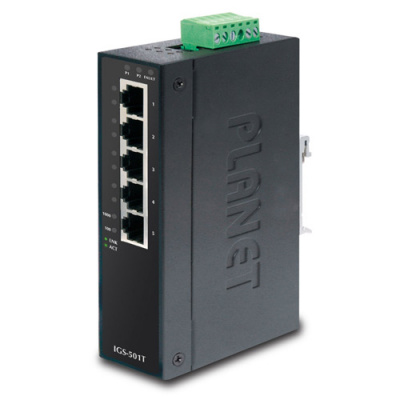

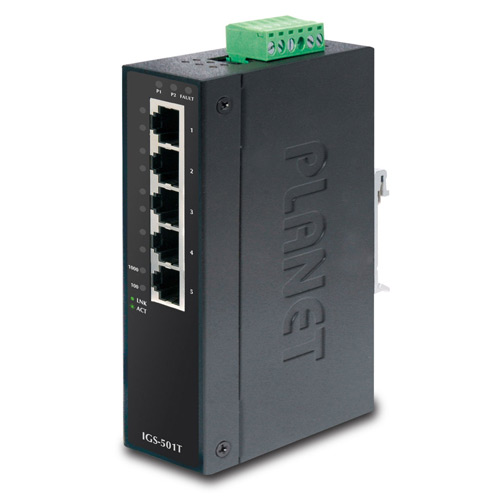

Неуправляемый промышленный коммутатор Planet IGS-501T (5-Port 10/100/1000Mbps)

Версия оборудования

4

Медные порты

5 x 10/100 / 1000Base-T RJ45 TP с авто-MDI / MDI-X,
автосогласование

Коннектор

Съемная 6-контактная клеммная колодка
Контакт 1/2 для Power 1;
Контакт 3/4 для сигнализации неисправности;
Контакт 5/6 для Power 2

Тревога

Обеспечивает один релейный выход для сбоя питания
Допустимый ток реле сигнализации: 1 А при 24 В постоянного тока

СВЕТОДИОД

3 светодиода для системы и питания:
■ Зеленый: питание постоянного тока 1
■ Зеленый: питание постоянного тока 2
■ Зеленый: сбой питания

2 светодиодных индикатора для каждого медного порта
■ Зеленый: 1000 Мбит / с LNK / ACT
■ Оранжевый: 10/100 Мбит / с LNK / ACT

Защита от электростатического разряда

6 кВ

Защита EFT

6 кВ

Требования к питанию

12 ~ 48 В постоянного тока, резервное питание с функцией защиты от обратной полярности, поддержка питания 24 В переменного тока

Потребляемая мощность / рассеиваемая мощность

5,28 Вт / 18 БТЕ

Установка

Комплект DIN-рейки и ушко для настенного монтажа

Вложение

Металлический корпус IP30

Размеры (Ш x Г x В)

32 х 87 х 135 мм

Вес

456 г

Технические характеристики переключателя

Схема обработки коммутатора

Магазин и вперед

Таблица адресов

2К записей

Буферная память

Буферная память на кристалле 1M бит

Управление потоком

Противодавление для полудуплекса
Кадр паузы IEEE 802.3x для полнодуплексного режима

Коммутационная матрица

10 Гбит / с

Пропускная способность (пакетов в секунду)

7,4 млн пакетов в секунду @ 64 байта

Jumbo Frame

9K

Сетевые кабели

10/100 / 1000Base-T
Кат. Кабель UTP 3, 4, 5, 5e, 6 [100 метров (макс.)]
EIA / TIA-568 100-омный STP [100 метров (макс.)]

Соответствие стандартам

Соответствие стандартам

IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3x

Полнодуплексное управление потоком IEEE 802.3az Energy Efficient Ethernet

Класс обслуживания IEEE 802.1p

Соответствие нормам

FCC, часть 15, класс A, CE

Тестирование стабильности

IEC 60068-2-32 (свободное падение)
IEC 60068-2-27 (удар)
IEC 60068-2-6 (вибрация)

Окружающая среда

Температура

При работе: -40 ~ 75 градусов C
Хранение: -40 ~ 75 градусов C

Влажность

В рабочем состоянии: 5 ~ 90%
Хранение: 5 ~ 90% (без конденсации)
