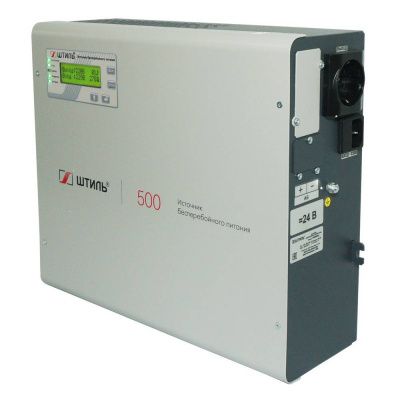

ИБП ШТИЛЬ SW500SL 500 ВА; on-line (встроенные батареи)

Производитель Штиль
Модель SW500SL
Страна производитель    Россия

ОБЩИЕ
Полная мощность    0.5 кВА
Активная мощность   0.4 кВт
Форм-фактор    настенный
Топология     on-line (с двойным преобразованием)
Режимы работы     on-line, автономный, ECO

ВХОД
Тип входной сети    однофазная трехпроводная (L, N, PE)
Совместимость с генератором    да
Номинальное входное напряжение   220 В

Рабочий диапазон входного напряжения
175-295 В при нагрузке 100%,
155-295 В при нагрузке 75%,
120-295 В при нагрузке 50%

Предельный диапазон входного напряжения   90-295 В

Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)

Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)

Номинальная входная частота   50  Гц
Допустимый диапазон входной частоты   45-65  Гц
Входной коэффициент мощности    0,99
Максимальный входной ток    2,7 А
Потребляемая мощность в режиме холостого хода   20 Вт
Плавный пуск    да

ВЫХОД
Тип выходного напряжения     однофазное
Номинальное выходное напряжение    220 В
Диапазон настройки выходного напряжения    220-240 В
Точность стабилизации выходного напряжения    ±2 %
Форма выходного напряжения     чистая синусоида
Выходной коэффициент мощности    0,8

Номинальная выходная частота
при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60 Гц

Точность стабилизации выходной частоты (при работе от АБ)   ±0,2%
Максимальный выходной ток   2,3 А

Коэффициент нелинейных искажений выходного напряжения
<2,5 % при линейной нагрузке,
<4 % при нелинейной нагрузке

Крест-фактор    3:1

Перегрузочная способность (при работе в режиме on-line или от батарей)
101-105% – без ограничения по времени,
105-130% – в течение 60 с,
130-150% – в течение 1 с,
более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO)  200% – в течение 40 с

КПД в режиме on-line   96 %
КПД при работе через байпас или в режиме ECO   99 %
КПД в автономном режиме     81 %
Время переключения в автономный режим из режима on-line   0 мс
Время переключения в автономный режим из режима ECO    7 мс

БАТАРЕЯ
Наличие встроенных батарей   да
Тип АБ    герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ     24 В
Номинальный ток заряда встроенного ЗУ   1 А
Количество встроенных АБ 12В     2 шт
Емкость встроенных АБ    9 Ач
Возможность «горячей» замены встроенных АБ    нет
Время автономной работы от встроенных АБ при 100% (50%) нагрузке   10 мин (22)
Ориентировочное время автономной работы (при 80% загрузке ИБП)     12 мин
Функционал управления АБ     калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт    да
Срок службы АБ    до 7 лет (в зависимости от условий эксплуатации)

ЗАЩИТА
Перегрузка по выходу     электронная защита c автовосстановлением
Короткое замыкание    электронная защита c автовосстановлением
Перегрев    электронная защита c автовосстановлением
Защита от импульсных перенапряжений    варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех    100 кГц - 30 МГц
Защита от «глубокого» разряда батарей    да
Защита от аварии в ИБП    электронная аварийная защита
Электронный автоматический байпас    да


УПРАВЛЕНИЕ и ИНТЕРФЕЙСЫ
ЖК-дисплей
отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация    состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши    управление отображаемым на ЖК-дисплее меню, настройка ИБП

Звуковой сигнал
автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП

RS-232    опция (требуется установка карты мониторинга)
mini-USB    опция (требуется установка карты мониторинга)
USB     опция (требуется установка карты мониторинга)
Ethernet    опция (требуется установка карты мониторинга)
«Сухие» контакты    опция (требуется установка карты мониторинга)

ПОДКЛЮЧЕНИЕ
Входная сеть    сетевой кабель с евровилкой
Нагрузка (выходные разъёмы)     EURO F-type с заземлением (1 шт.)

ЭКСПЛУАТАЦИЯ
Установка   в помещении
Диапазон рабочей температуры   от +5 до +40 °С
Диапазон температуры хранения  от -40 до +40°С
Тип охлаждения     естественное (безвентиляторное)
Относительная влажность   от 0 до 80  %(без конденсата)
Рабочая высота    до 3000 м над уровнем моря
Степень защиты от пыли и влаги    IP20
Срок службы   не менее 10 лет
Наработка на отказ   не менее 70000 ч
Гарантийный срок   24 мес

ГАБАРИТЫ
размеры ВхШхГ (без упаковки) 287 х 357 х 112 мм (без кронштейна для крепления)
размеры ВхШхГ (без упаковки) 287 х 357 х 116 мм (с кронштейном для крепления)
Масса 11 кг

Цвет корпуса    серый
