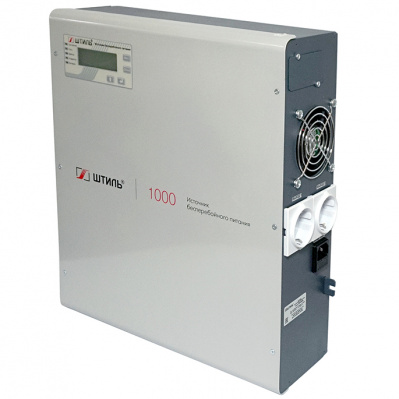

ИБП ШТИЛЬ SW1000SL (1000 ВА) (встроенные батареи)

Производитель ШТИЛЬ
Модель SW1000SL
Страна производитель    Россия

ОБЩИЕ
Полная мощность   1 кВА
Активная мощность    0.9 кВт
Форм-фактор    настенный
Топология    on-line (с двойным преобразованием)
Режимы работы    on-line, автономный, ECO

ВХОД
Тип входной сети    однофазная трехпроводная (L, N, PE)
Совместимость с генератором    да
Номинальное входное напряжение    220 В

Рабочий диапазон входного напряжения, В
175-295 В при нагрузке 100%,
155-295 В при нагрузке 75%,
120-295 В при нагрузке 50%

Предельный диапазон входного напряжения     90-295 В

Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, %
+5, +10, +15, +20, +25 (значение по умолчанию: +20)

Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, %
-5, -10, -15, -20, -25 (значение по умолчанию: -20)

Номинальная входная частота   50 Гц
Допустимый диапазон входной частоты    45-65 Гц
Входной коэффициент мощности    0,99
Максимальный входной ток   5,9 А
Потребляемая мощность в режиме холостого хода    25 Вт
Плавный пуск    да

ВЫХОД
Тип выходного напряжения    однофазное
Номинальное выходное напряжение    220 В
Диапазон настройки выходного напряжения   220-240 В
Точность стабилизации выходного напряжения    ±2 %
Форма выходного напряжения    чистая синусоида
Выходной коэффициент мощности   0,9

Номинальная выходная частота
при работе от сети – соответствует частоте сети
при работе от АБ – устанавливается пользователем: 50/60  Гц

Точность стабилизации выходной частоты (при работе от АБ)   ±0,2 %
Максимальный выходной ток    4,5 А

Коэффициент нелинейных искажений выходного напряжения
<2,5 % при линейной нагрузке,
<4 % при нелинейной нагрузке

Крест-фактор    3:1

Перегрузочная способность (при работе в режиме on-line или от батарей)
101-105% – без ограничения по времени,
105-130% – в течение 60 с,
130-150% – в течение 1 с,
более 150% – в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO)  200% – в течение 40 с

КПД в режиме on-line    96 %
КПД при работе через байпас или в режиме ECO   99 %
КПД в автономном режиме   86 %
Время переключения в автономный режим из режима on-line   0 мс
Время переключения в автономный режим из режима ECO    7 мс

БАТАРЕЯ
Наличие встроенных батарей    да
Тип АБ    герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ    36 В
Номинальный ток заряда встроенного ЗУ    1 А
Количество встроенных АБ 12В   3 шт
Емкость встроенных АБ   9 Ач
Возможность «горячей» замены встроенных АБ   нет
Время автономной работы от встроенных АБ при 100% (50%) нагрузке   5 (15) мин
Ориентировочное время автономной работы (при 80% загрузке ИБП)     8 мин

Функционал управления АБ
калибровка ёмкости,
тесты (10-ти секундный, на заданное время работы, до полного разряда),
защита от глубокого разряда,
термокомпенсация заряда

Холодный старт     да
Срок службы АБ     до 7 лет (в зависимости от условий эксплуатации)

ЗАЩИТА
Перегрузка по выходу    электронная защита c автовосстановлением
Короткое замыкание    электронная защита c автовосстановлением
Перегрев    электронная защита c автовосстановлением
Защита от импульсных перенапряжений     варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех    100 кГц - 30 МГц
Защита от «глубокого» разряда батарей    да
Защита от аварии в ИБП    электронная аварийная защита
Электронный автоматический байпас     да

УПРАВЛЕНИЕ и ИНТЕРФЕЙСЫ
ЖК-дисплей
отображение рабочего состояния системы и основных входных и выходных параметров

Светодиодная индикация
состояние, сеть, байпас, инвертор, батарея

Функциональные клавиши
управление отображаемым на ЖК-дисплее меню, настройка ИБП

Звуковой сигнал
автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП

RS-232     опция (требуется установка карты мониторинга)
mini-USB    опция (требуется установка карты мониторинга)
USB     опция (требуется установка карты мониторинга)
Ethernet    опция (требуется установка карты мониторинга)
«Сухие» контакты    опция (требуется установка карты мониторинга)

ПОДКЛЮЧЕНИЕ
Входная сеть     сетевой кабель с евровилкой
Нагрузка (выходные разъёмы)    EURO F-type с заземлением (2 шт.)

ЭКСПЛУАТАЦИЯ
Установка    в помещении
Диапазон рабочей температуры   от +5 до +40 °С
Диапазон температуры хранения   от -40 до +40°С
Тип охлаждения    принудительное (вентиляторное)
Относительная влажность   от 0 до 80  % (без конденсата)
Рабочая высота     до 3000 м над уровнем моря
Степень защиты от пыли и влаги    IP20
Срок службы    не менее 10 лет
Наработка на отказ    не менее 70000 ч
Гарантийный срок   24 мес

ГАБАРИТЫ
Габаритные размеры ВхШхГ (без упаковки)
379 х 357 х 112 мм(без кронштейна для крепления)
379 х 357 х 116 мм (с кронштейном для крепления)
Масса   15 кг

Цвет корпуса     серый
